PPG電池測厚儀
BT-20155TS-200G
一、設備概況簡介
本裝置內部?jī)蓚?cè)均裝有高精度光柵傳感器，將所測得的位移數據自動進行平均處理，減少人為及傳統機械測量誤差。
本設備操作簡單，位移數據、壓力值輸出穩定，所有數據變化均可通過軟件自動記錄生或Excel報表。
二、設備外觀尺寸及重量
設備尺寸（寬*深*高mm）：約550x450x650（以實際外觀和尺寸為準）
設備重量：約66kg

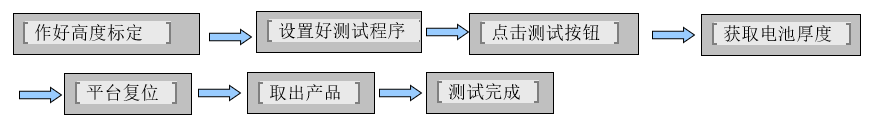

設備動作流程圖

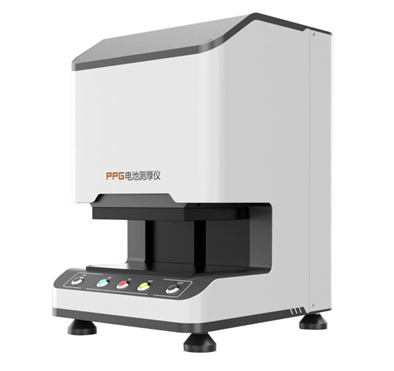

設備外形實物圖：
三、配置
3.1. 配置如下：
序號 | 項目 | 規格 | 數量 | 備注 |
1 | PPG主體 | 200*150*50mm | 1 | |
2 | 電腦顯示器 | 24寸 | 1 | 一體機 |
3 | 電腦主機 | 一體機 | 1 | |
4 | 鼠標鍵盤套裝 | 三巨 | 1 | |
5 | 掃碼槍 | 霍尼韋爾1900C | 1 | |
6 | PPG專用量塊 | 10mm | 1 | |
7 | 合格證 | 設備出廠檢測合格證明 | 1 | |
8 | 操作說明書 | 設備詳細操作說明 | 1 | 需包括主要部件的操作說明 |
9 | 軟件 | 用戶操作軟件備份，包括硬件部分和控制軟件部分 | 1 | |
10 | 包裝清單 | 設備裝箱清單 | 1 |
四、技術規格及使用條件
4.1.設備技術參數：
序號 | 指標 / 項目 | 參數 | |
1 | 額定量程 | 50g-200gf，產品測試時在軟件中可任意設定不同壓力值，無需配重法碼 | |
2 | 測試平臺 | 大理石，平面精度0.002mm,絕緣性好不導電。頂板與底板裝配后平行度≤0.005mm以內 | |
3 | 測試效率 | ≤6s電機壓力及速度可自定義設定 | |
4 | 保壓方式 | 軟件可自定義設定，持續動態保壓 | |
5 | 保壓時間 | 軟件中可任意設定 | |
6 | 測試厚度 | ≤50mm | |
7 | 測試精度 | 力值系統精度±5% | |
8 | 適合電池尺寸 | 長200*寬150*厚50(以內) | |
9 | 厚度檢測精度 | 單點測量精度±0.003mm； 壓板平行度：±0.006mm； | |
10 | 厚度檢測量程 | 50mm | |
11 | 大理石平面度 | ≤2μm | |
12 | 顯示方式 | 24寸+I5電腦 | |
13 | 噪聲 | ≤65db | |
14 | 行程高度 | 量程范圍內，可任意設定 | |
15 | 速度 | 可分段編程，速度可設定 | |
16 | 貼片光柵尺（測厚分辨率） | 分辨率 0.0005mm | |
17 | 存儲 | 1、電腦固態硬盤存儲； 2、固態硬盤256G； 3、數據直接存儲至固態硬盤 | |
18 | 數據導出 | 可直接導出EXCEL格式報表 | |
可導出當前測量的所有數據，通過報表篩選單個或多個數據 | |||
19 | 數據分析 | 軟件可導出厚度測量數據的報表，自動區分結果NG/OK | |
20 | 保護 | 可設置管理員和測量員的層級密碼，無關閉軟件密碼 | |
無需聯網，可脫機操作，根據設定的產品公差，測量結果可顯示OK/NG | |||
21 | 升級 | 隨著行業的更新，當我司軟件有功能更新時，可終身免費升級至最新版本；超出協議外的升級，需要進行實時評估 | |
22 | 軟件功能 | 1、一臺設備對應一臺計算機； 2、軟件可設定過壓保護并帶報警燈，若超壓，機臺自動停止運作，可直接快速在軟件頁面中設定尺寸、壓力上下公差，測試結果可判定OK / NG。（壓力無需人為法碼調整） 3、高度、壓力數據可以通過軟件導出excel等格式的報表； 4、測量時顯示并實時生成壓力/高度曲線、壓力/時間曲線； 5、壓力范圍內軟件參數可快速隨意設定力值 6、設備操作簡單、安全可靠、高效 7、預留可與MES通信的通訊接口（后期開通費用另計） 8、增加掃碼槍可實現條碼匹配與追溯功能 9.增加設備校準時間（8H 12H 24H可選），到校準期限時，機臺可報警提示. 10.在測試數據中增加產品測試時間記錄（如產品測試具體時間，-年、月、日、分、秒） 11.數據導出截點(如導出數據時可按時間節點選項來進行數據導出) 12.軟件需增加雙重?cái)?shù)據儲路徑（即主、副硬盤同時保存軟件數據） 13增加掃碼勾選功能（如勾選掃碼，即必須掃碼后才能測試，否則會彈出需要掃碼的對話框） 14.掃碼匹配功能（預先設置好一段二維，當掃碼時，二維碼與設置好的匹配不符，即會彈出對話框提示） 15.軟件上，修改參數有修改日志記錄 | |
23 | 硬件安全裝置 | 1、產品入口裝置安全光柵，在設備工作狀態下，手誤入工作臺內時平臺壓板將自動暫停并自動回到安全位置，避免受傷。 2、電源開關有漏電保護裝置，避免電源短路。 3、正前方配有應急復位開關。 | |
4.2設備安裝及使用條件
序號 | 項目 | 內容 | 備注 |
1 | 環境溫度 | 23℃±2℃ | |
2 | 相對濕度 | 30～80% | |
3 | 電源及功率需求 | 220V/50HZ | |
4 | 電源接地要求 | 使用場地有地線 | |
5 | 地面載荷要求 | 混凝土地面，≥70KG，地面平整 | |
6 | 冷卻水/冷凍水需求 | 無 | |
7 | 氣源需求（壓縮空氣、氮?dú)?、真空等?/span> | 無 | 廠家自備（如需要） |
8 | 其他特殊安裝條件 | 無 |
五、設備結構和功能
5.1 設備結構和功能說明
設備主體：
1、電控柜：電源箱、壓力傳感控制、光柵數據控制、電機控制；
2、加壓力方式：采用伺服電機驅動直線電缸的上下運動方式，從而帶動測厚儀的上壓板，再由壓力傳感器設定力值信號給出電機精確數值來控制上下壓板時的壓力與光柵位移數據。
測厚治具：
1、上下壓板平臺：材料為絕緣材質不會導電，可對電池測試產品進行往下直接擠壓，從而達到產品預設力值或產品實測力值；
2、數值采集系統：選用無接觸式精密度高金屬貼片光柵尺，分辨率為 0.5um，在運動壓力測試條件下產品的厚度變化數據，PPG軟件自動記錄測試數值導出并生成數據報表；
3、安全光柵：上下壓板入口處安裝人體安全光柵，避免人員操作失誤或手未及時離開壓板處從而產生的人身危害，安全光柵因此會及時自動停止機臺工作，上下壓板并同時自動復位到安全位置避免受傷。
4、應急復位開關：針對以上安全光柵工作中失效，機臺無法自動啟動安全保護時可人工按下應急復位開關，機臺停止工作并自動復位到安全位置避免受傷。有效做到雙重安全保護。
